Zalaegerszeg, 2024.09.03 KI.

A ZX-81 számítógépről /Motto:

Egy újszülöttnek minden vicc új.

From the ZX-81 computer/Motto:

All jokes are new to a newborn.

Ezt az összeállítást a szerző azon ifjaknak

/örökifjaknak szánja, akik most olvasnak

talán először erről a kis házi számítógépről,

vagy akik ez alkalommal feleleveníthetik

az 1980-as éveiket, amikor alig várták,

hogy otthoni kis ZX81-es számítógépüket

bekapcsolják, és elinduljanak egy új, és

izgalmas ösvényen…amelyen mára megér-

keztek az internet és a Skype világába…

1.foto: ZX-81 személyi számítógép (1KB)

ZX-81 personal computer (1KB)

Most 2024-ben, amikor egy “izmos”

home PC-nek látszó géped van otthon, pl.

egy: i7-12700,8GB RAM,250GB SSD,

Windows 11 operációs rendszerrel, és

mondjuk a Steam globális játék- és

szoftveráruházból egy letöltött szimulátor-

programot használsz programozható Flight

Simulator Joystick-val, mint egy tökéletes

összeállítással. Mai szemmel nézve talán

lekicsinyled a ZX81- nél alkalmazott

megoldásokat, de akkor gondolj arra. hogy

a PC-k bölcsőjénél a ZX-81 ott volt, és

sokat tett a PC-k elterjedéséért.Akkor tehát?

Jól teszed, ha dinamikájában figyeled a

dolgokat, és kellő alázattal fordulsz a

ZX81 felé-1.Foto.

A ZX81

The ZX-81

A gépet Clive Sinclair tervezte 1979 körül.

Az első igazi otthoni hobbi számítógépnek

tekinthetjük-50 font körüli árával. Ebben

olyan megoldások is segítették, pl. mint a

több funkciós fólia billentyűzet , és más

akkori házi meglévő szórakoztató

elektronikai gyártmányok felhasználhatók

voltak a környezetében, pl. a TV monitor-

ként volt felhasználható , normál kazettás-

magnó normál hangkazettával adattároló-

ként volt hozzá használható.

Műszaki adatok/Technical data

2.foto Billentyűzet/Keyboard

*operációs rendszer: BASIC programnyelv

/értelmező

*felépítése: -CPU: microprocessor Z80A

-SCL Sinclair Computer Logic

(logikai áramkör a többi áram-

kör összeíllesztésére)

-ROM 8KB operációs rendszer

chip-je(Read Only Memory)

-RAM 1KB SRAM alapgépnél.

Bővíthető, felhasználó által írt.

-Modulátor:ki-és bemenő jelek

kialakítása, a TV számára is.

-feszültségstabilizátor

* többfunkciós fólia billentyüzet, 40 db

billentyűvel.

* magnetofon a program és adattárolásra

* felbontás a képernyőn :22sor (0,21),

32 oszlop (32,0),összesen 704 karakter

hely.

* képpontok:vízszintesen: 0-63, függ.: 0-44

* memória bõvítés 16K-32K

* hang nincs

* slow, fast üzemmód

Már egy használható home computert

kapunk az alábbi összeállítással:

ZX81 gép/1kB/ + 9V tápegység+ TV

amelynek 1KB-os RAM-ján dolgozhattunk,

a RAM megteltéig.

A gép csatlakozói/Machine connectors

3.foto ZX-81 csatlakozói/

ZX-81 connectors

A gép baloldalán lévő “TV” csatlakozót

a géphez adott kábellel kellett a TV-hez

csatlakoztatni. A ZX81 jele az UHF 36.

csatornán jelent meg, mint fekete-fehér kép.

MIC kimenetet a magnó mikrofon

bemenetéhez kellett csatlakoztatni, az

EAR hüvelyt pedig a magnó hangszóró

kimenetéhez.

/elvileg szalagos magnó is használható volt/.

Nyomtató /Printer

A gép tőlünk távolabbi oldalán van egy

hosszú rés alakú csatlakozó nyílás, ahova

nyomtató csatlakoztatására van lehetőség.

Ide-közvetlenül a 46 pólusú csatlakozóra

nyomva a nyomtató csatlakozóját a nyom-

tató üzemkész, a tápot a ZX81-ről kapja.

A géphez a nyomtatók közül a legolcsóbb

a Sinclair cég által kifejlesztett típus,4.foto.

4.foto: Nyomtató betöltött papirral/

Printer with paper loaded

Ez különleges fémesen vezető papírral dol-

gozik, lehetőség van a képernyőn meg-

jelent tartalom kinyomtatására; a megírt

programlistád kinyomtatására, amit így

papírdokumentumon is megőrízhetsz;

egyidejüleg a képernyőre irással a

nyomtatóra is írhatsz;pl. ha a programfutás

alatt INPUT-al bekérsz egy számot,

azonnal ki is nyomtathatod papírra, azon

kívűl, hogy a képernyőre kiíratod, és

további műveleteket végzel a számmal.

Nyomtató: kivett papir egységgel:

Printer:with paper unit removed:

5.foto: Nyomtató kivett papir egység/

Printer removed paper unit.

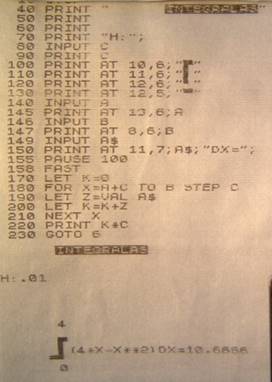

Nyomtató: egy kinyomtatott képernyőkép

és programlista mentéssel:

6.foto:Nyomtató:kinyomtatott képernyővel.

Printer with a printed screenshot.

/A képernyőképen /konkrétan a Célbadobó

játéké/, és egy új tekercs fémesen vezető

papír látható/

Ha a feti összeállítású home computert

kikapcsoljuk /a 9V-os tápfeszültségdugasz

kihúzásával/, akkor a megírt, és a ZX81

1KB-os RAM-jában lévő program, vagy

adat elveszik, a RAM üres lesz.

Hol van a floppy disk meghajtó

(FDD-floppy disk drive) és Winchester

-merevlemezes tár-(HDD-hard disk drive),

amin tárolhatnánk, és a CD-ROM olvasó?

Akkor még nem voltak, vagy nagyon

drágák voltak , így lehetetlenné tették

volna egy olcsón beszerezhető házi

számítógép birtoklását. Helyette volt a

normál kazettás/vagy szalagos/ magnó,

normál hangkazettával adattárolásra.

[Kitérő1/Evasive1:

az IBM 1980-ban fejlesztette

ki az első 5.25”-os 5MB-os HDD-t, a nem

elillanó tartalmú tárat,1990-ben jelent meg

a 100MB-os HDD. 1978-ban jelent meg az

5 ¼”-os FDD 360KB-os tárolási kapacitás-

sal. Előtte 8”-es volt használatban 1972-től

a profi számítógépeken, amelyek nálunk

annak idején leginkább nagy cégek

számítástechnikai osztályán voltak

fellelhetők, és oda más “földi halandó”

nem igen léphetett be. A CD-ROM-ot ,

mint optikai adattárolót 1985-ben a Philips

és a Sony fejlesztette ki./

Ezeket a tényeket figyelembevéve jó

döntésnek látszott Clive Sinclair döntése,

amikor a program -és adattárolásra a

közönséges magnót használta.]Kitérő1

vége/Evasive1 end

A többfunkciós fóliabillentyűzet/

The multi-function foil keyboard

Egy billentyű általában öt funkciót lát el a

gépen. Rátekintve pl. az “ E “ billentyűre,

öt funkciót látunk.

7.Foto: Az “E” billentyű/It’s the “E” key.

Az hogy az ötből

melyik érvényes éppen a billentyű

lenyomásakor, az attól függ, hogy a gép

milyen módban van. Az érvényes módot a

képernyőn látható kurzor alakja mutatja,

amely módok a következők lehetnek:

“K”-alaku kurzor, keyword, azaz utasítás-

mód: REM használatakor,

“L”-alakú kurzor, letter,vagyis betűmód:

E betű írásakor,

“F”-function,vagyis függvénymód:

TAN (szögfüggvény)

“G”-graphics,vagyis függvénymód:

itt négyzetes grafikus jel.

“L” vagy “K” mód Shift mellett:STEP

Bekapcsolás után , ill. ha a gép új utasítást

vár “K” mód áll be, stb., stb.

A ZX81 csak nagybetűt használ, kisbetűk

írására nincs mód.

Szalagos adattárolás/tape data storage

A magnó fordulatszámlálója megkönnyí-

tette a program gyors megkeresését a

szalagon. Bár ha pl. az “INTEGRALAS”

néven megírt saját programunkat a szalagra

pl. SAVE “INTEGRALAS” paranccsal,

vagy programsorral mentettük el, akkor a

gépnek a LOAD ”INTEGRALAS”

parancsot kiadva, és a megnót elindítva, a

gép az előtte lévő programokat nem vette

fel, de az “INTEGRALAS” programhoz

érve azt elkezdte betölteni a RAM területre.

A letöltés végét 0/0 üzenettel jelezte a.

Memória bővítő 16KB/

Memory expansion 16 KB

8.Foto: ZX-81 16KB memória bővítő

ZX-81 16KB memory expansion

Az 1KB-os alapgéppel is remek dolgokat

lehetett végeztetni, de használhatóságát

nagy mértékben fokozta egy memória

bővítő használata,esetünkben egy 16KB-os.

Ezt közvetlenűl lehetett a gép hátsó

részéhez bedugással csatlakoztatni. Ha a

nyomtatót is akartuk használni, akkor az

alapgépbe először a nyomtatót csatlakoz-

tattuk bedugaszolással,majd ezen keresztül

a memóriabővítőt bedugaszolással. Ez az

összeállítás sem igényelt külön tápegységet

/a képen egy eredeti Sinclair 16KB-os

RAM memóriabővítő látható/.

A memória felosztása:

A memóriacelláknak két állapota/tartalma

van, 0, vagy 1, ami magas, vagy alacsony

feszültséget jelent. Egy ilyen elemi

információegységet bitnek nevezünk. Egy

memóriacellával kettőig tudunk számolni,

kettővel négyig, nyolccal 256-ig (0-255).

Egy ilyen 8-as cellaegységet 1 byte (1 bájt)

-nak nevezünk. Egy 8-as cellaegység már

jól használható különböző információk

tárolására. 1024 byte tárolóhelyet 1 kilo-

bytenak (1KB)-nak nevezünk.

A ROM területen a gyárban bevitt BASIC

értelmező, és más működtető utasítások

vannak megőrizve.

A RAM terület tartalmát a a felhasználó

által legutóbb bevitt jelek határozzák meg.

A ZX81-nél A ROM címterület 0000 és

8191 között van.

A 8192 és 16383 közötti címterület nincs

használva.

A felhasználó a 16384-nél nagyobb című

cellákba írhat, az 1KB-os ZX81- nél a

legutolsó memória cella , amibe a

felhasználó írhat 17407.A 16KB-os bővítőt

használva ez a szám 33791. A programot a

gép a 16509 címtől tárolja. Az előtte lévő

rész a rendszerváltozók terűlete:

/16384-16508 között, ezek tartalmát kilo-

vashatjuk, ill. néhányat át is írhatunk/.

Egy összeállítás/An assembly:

ZX81 1KB PC/basic PC machine 1KB

+16KB memóriabővítő/memory expansion

+9V= táp/power supply

+Juno kazettás magno adattároló/

Juno cassette recorder data storage

+TV mint monitor/TV as a monitor

+nyomtató papírcserére vár/

printer paper is waiting to be replaced.

+hasznos könyvek a gép használatához/

Useful books for using ZX-81

9.Foto: Egy összeállítás./An assembly

Csíkozás/Teasing

Jelezte a TV(monitor) képernyőjén, hogy a

ZX81 “LOAD “ /program betöltés/ paracs

alatt van, és magnóról egy program/adat-

sorozat áramlik a géphez.

10.Foto: program betöltési folyamat zajlik./

Program is loading.

Program hangja/Sound of the program

Az áramló program/adatsorozat hangja is

ellenőrizhető volt a program betöltéskor pl.

egy fejhallgatóval. Itt van egy Wav file,

ami az “INTEGRALAS” program

betöltésekor hallható.

11.File: Egy program hangja betöltéskor.

The sound of a program startup.

A program, adatok elmentésekor hasonló

képernyőcsíkozás látható és hangfolyam

hallható.

AZ aztán végkép könnyűvé és biztossá

tette a program megtalálását a szalagon a

fordulatszámkijelző állásának felírása

mellett/helyett, ha a program szalagra

mentése előtt mikrofonnal rámondtad a

szalagra a program nevét pl. egymásután

kétszer, azután indítottad a

SAVE ”INTEGRALAS” mentést. Amint

majd a képeken láthatod a BRG Juno

kazettás magnója pl. tökéletesen megfelelt

erre a célra.

Gyári programok 1KB/

Factory programs 1KB

Amelyek az alapgéphez készültek.

12.Foto: Gyári programkazetta 1KB/

Factory program cassette 1KB

A képen egy gyári program kazettáját

látod 1kB-os játékokkal. A kazettán 5 játék

van:/pl.tekejáték, pályán manőverzés,

vadászgép, stb./ Természetesen sok játék

készült a 16KB-os, 32KB-os, 64 KB-os

memóriabővítővel ellátott géphez is.

Operációs rendszer/Operating system

A gép programnyelve a BASIC

magasszintű programnyelv. Tehát a

programozáshoz nem kell ismerni a ZX81

es gép Z-80A mikroprocesszorának gépi

kódjait, közvetlen működtető parancsait

/pl.:SRA r –az r regiszter tartalmát jobbra

tolja eggyel/. A BASIC programnyelven

megírt programot a gép a programfutás

alatt átfordítja közvetlen mikroprocesszor

vezérlő utasításokká, amellyeket

végrehajtat a mikroprocesszorral, aminek

az eredménye az lesz amilyen célra a

programot megírtuk/pl. levél, számítás,

rajz, nyílvántartás , játék, kinyomtatott

dokumentum, stb. Maga a BASIC szó egy

mozaikszó, amelyik a Beginner’s

All-purpose Symbolic Instruction Code

kifejezésből van származtatva./ Itt most

érdekes lenne a gép BASIC-jának

parancsairól és utasításairól beszélni,

követve az egyes billentyűknél feltüntetett

szavakat, pl. a “H” billentyű feletti

“GOSUB”-ot, összehasonlítva a

szabványosított BASIC nyelvvel, de ez

egyrészt oldalakat igényelne, de ennek a

kis írásnak most nem ez a célja, ez majd az

alábbiakban megismerhető könyvekben jól

benne van-lásd e könyveket a 9.Foto-n.

Egy program: “INTEGRALAS” nevű a

ZX-81 monitorán kijelezve.

A program: “called “INTEGRALAS”

displayed on the ZX-81 monitor.

13.Foto: saját megírt program/Own written

program.

Ez egy teljes saját megírt program: 13.Foto.

Magnóra elmentve, és most arról a ZX 81-

be betöltve, futtatásra készen.Ez a monitor

(TV kép), programíráskor is ilyen a kijelző.

A futtatás parancsa: RUN, vagy GOTO.

Ez a kis program kiszámolta egy fűggvény

határozott integrálját az [A;B]

intervallumon a közelítő téglalapok mód-

szerével, tetszőlegesen megválasztva a

közelítő téglalapok H szélességét,

ezáltal tetszőleges pontosságot érhetünk el.

4

∫(4X- )dx=10,6666 ha H=0,01

0

A=0

B=4

pl. ha az f(x) függvény:

f(x)=4x- az integrálandó függvény.

Ha h értékét sokkal kisebbre vesszük, a

pontosság nő /kérdés, meddig érdemes

növelni a pontosságot?/

Ekkor a gép percekig számolhat,

nyugodtan otthagyhatjuk, ha ekkor egy

gépi kódú kis szirénaprogrammal

folytatjuk a fenti programsorokat , a gép

hangjelzést is adhat, amikor végzett a

számolással. Ezt a TV hangrószóróján át

hallhatjuk, ha a TV-t kismértékben

elhangoljuk.

Egy kinyomtatott program a ZX-81

nyomtatójával archiválási célra

A printed program with the ZX-81’s

printer for archival purposes.

a fenti betöltött program papírra kinyom-

tatott képe.

14.Foto: kinyomtatott program./A printed

program.

Persze ennél jóval egyszerűbb és, kompli-

káltabb programokat is lehet alkotni.

[Kitérő2/Evasive 2: a Microsoft cég a

Windows 95 operációs rendszeréig

támogatta a QBASIC programnyelv

használatát, amelyet a Windows 95

operációs rendszer csomagja tartalmazott.

A QBASIC (a QuickBASIC röviden) egy

strukturált programnyelv, amely támogatta

a szubrutinkezelést, és a hurokkezelést. A

ZX81 BASIC-ján nevelkedettek, könnyű-

szerrel alkalmazták ezt a nyelvet program-

mozásra a Windows normális használata

mellett Windows PC-n.A Windows még

előre megírt,

BASIC programokat is mellékelt, pl. a két

érdekes program a Nibbles és a Gorilla

játék /a két játékos dobójátékkal játszott.

Úgy gondolom ez a BASIC hasznos

lehetett, ill. lehet azoknak, akik speciális

programokat akartak, akarnak maguknak

írni, pl. speciális, gyakran elvégzendő

számításokat, vagy méretezéseket, amelyre

a telepített windows nem alkalmas.

Megjegyzés: a Windows XP-hez is beállít-

hattad a QuickBasic-t,ugyan a programírás

elején figyelmeztető üzenet jön, de

jól használható; ha egy magasszintű

programnyelvet meg akarsz tanulni,

javasolható, mert gyors haladást érhetsz el

QBASIC-al./A Windows 7- től már

nem érhető el.De ha szeretnél vele foglalk-

ozni, akkor pl. a Windows 11-es PC nél is

egy Win XP környezetet kell létrehozni, és

ott máris tudsz használni egy QBASIC-ot.

15.Foto: QBASIC használata

Windows 11-es PC-ben./

Using QBASIC on a

Windows 11 PC

Kitérő2 vége/Evasive2 end.]

A gép a bekapcsolás után azonnal

értelmezi a BASIC nyelvet. Forradalmi

újításnak számított a ZX81-en az “egy

billentyű-egy utasítás” elv, ami azt jelenti,

hogy minden BASIC utasításnak egy

billentyű felel meg, igy pl. a GOSUB

utasítást nem kell külön öt betű

bepötyögésével megadni, hanem egy

billentyű lenyomásával beviheted.

/Természetesen a ZX81 BASIC

nyelvjárása lehetőséget adott arra is, hogy

akik elmélyültek a Z-80 mikroprocesszor

lelkivilágában, megismerték annak

utasításait, azok akár áttérhettek a gépi

kódú / közvetlen mikroprocesszorvezérlő/

utasításokra, és azok sorozatát összefűzve

alkották meg a programjukat, amelyik

nyilván sokkalta gyorsabban futott /akár

10x-es sebességgel is/ a gépen, mivel a

BASIC utasítások értelmezése, ill. átírása

a processzor “nyelvére” nagy munka a

gép részére -elmarad. Így pl mód nyílik a

számítógép ki és bemeneteinek közvetlen

vezérlésére is. De arra is lehetőséged van,

hogy a programod egy részét BASIC-ban

írod meg, programírás közben közben

áttérsz a gépi kódú programrészre

/utasításokra/, amelyekkel a gép nagy

teljesítménnyel dolgozik, és a szükséges

pillanatban visszatérsz a BASIC-be, és igy

a megírt programutasításoddal pl. átadod a

BASIC-nak a gépi kódban kiszámított

adatot, amivel az tovább dolgozik, vagy

pedig éppen az az eredmény /pl. akár egy

rajz a képernyőn/. Meg kell azonban

jegyezni, hogy általad a gépi kódban bevitt

közvetlen processzort vezérlő utasításaidra

már nem végzett a BASIC programnyelv

szintaktikai ellenőrzéseket, azaz így a

processzornak kiadott parancsaidat nem

kontrollálta semmi, rossz felépítésű

utasítással, illetve ennek megfelelő kóddal

szegény Z-80A mikroprocesszort tévútra

vihetted, amit úgy észleltél lógó orral,

hogy a program, amikor gépi kódra tért át,

“elszállt”, a gépet csak a tápfeszültség

dugasz kihúzásával, és újra bedugásával

tudtad életre kelteni. Ez egyébként a gép

további működését nem befolyásolta,

mivel a 8KB ROM-on a BASIC és egyéb

gépvezérlő utasítások be voltak “égetve”,

a gépet nem lehetett “elrontani”. Gépi

kódos mesterkedéseid esetén, mielőtt a

program futási parancsot kiadtad, ezért

mindenképp célszerű volt a megírt

programodat elmenteni.

Könyvek a ZX-81 használatához/

Books for using the ZX-81

A képen láthatók a kiadványok,

amelyeknek a Szerzői kitűnő segítséget és

tanácsokat adnak a ZX81 használatához,

hardver és programozás szinten lásd 9.Foto.

Egyéb alkalmazások/Other appli-

cations.

ZX-81 két Joystick-kal/ZX-81 with two

joysticks

16.Foto: ZX-81 két joystickkal./ZX-81

with two joystick.

Ebben az összeállításban a ZX81-t “teljes

fegyverzetben” látni a képen:ZX81alapgép

+16KB memóriabővítő+nyomtató+

kazettásmagnó/hangkazetták (adattároló)+

2db joystick+monitor(TV)+9V DC

tápegység. A két joystick/ saját készítés/,

melyek mikrokapcsolós kivitelűek voltak,

4 irányú mozgatást +tűzgombot

tartalmaztak./ A joystickoknak megfelelő

kivezetések utólagos kialakításúak a ZX81

-en./ A fényképen szereplő összeállításban

2 fő játszhatott összehangolt csapatmunká-

ban amennyiben a program/sw 2 fős alkal-

mazásra volt megírva. Pl. egy konkrét

játéknál a baloldali joystickkal vezethettük

a gépűnket, a jobboldali joystíck tűzgomb-

jával a “lövészünk” tudott tüzelni, amikor

az ellengépet a célkeresztbe manővereztük,

ill. be tudtuk fogni, ami nem volt egyszerű,

mivel az ellengépet a ZX81 “vezette”.

Persze a játék pár BASIC programsorának

a módosításával a játékot könnyedén átala-

kíthattuk pl. úgy, hogy csak a baloldali

joystick dolgozzon, a tűzgombja is hatásos

legyen tehát mindent egy pilóta hajt végre,

vagy egyidejüleg mind a két joystick dol-

gozzon, 5-5 funkcióval, ezáltal pl.

mindkét játékos- “a másodpilóta” is- vezet-

hette a gépet, a főpilóta is, és mindkét

tűzgomb hatásos, stb. A nyomtatón egy

olyan képernyőkép-kinyomtatás szerepel,

ahol az ellengép még jobbra van a

célkereszttől, jobbra kell manővereznünk,

hogy befogjuk. A müszerfal az

üzemanyagmérő állását, a meglévő

rakéták számát, a találatok számát

aktuálisan jelezte. A 4 irány mikro-

kapcsolója a kereszt alaku lap-

kivágás alá volt erősítve; a joystick

rúdjának felső végén látható fekete mikro-

kapcsolót egy hajlított “fémkeret” vette

körül, hogy az újjat a “tűzgombon”

segítse tartani.

Élcsatlakozó többszörözése “a” oldal.

Edge connection duplication “a” side.

A ZX-81 Z-80A mikroprocesszorának

tanulmányozásához, és összekötési célra

készült, rajtuk jól láthatók a processzor

kivezetésének jelölései.

Egy csatlakozó PC-hez, +1 csatlakozó

printerhez+1 csatlakozó más céláramkör.

One connection to PC+1 connection to

printer+1 connection to other target circuit.

17.Foto: Élcsatlakozó többszörözése “a”

oldal.

Edge connection duplication “a” side.

Élcsatlakozó többszörözése “b” oldal.

Edge connection duplication “b” side.

A ZX-81 Z-80A mikroprocesszorának

tanulmányozásához, és összekötési célra

készült, rajtuk jól láthatók a processzor

kivezetésének jelölései.

Egy csatlakozó PC-hez, +1 csatlakozó

printerhez+1 csatlakozó más céláramkör.

One connection to PC+1 connection to

printer+1 connection to other target circuit.

18.Foto: Élcsatlakozó többszörözése “b”

oldal.

Edge connection duplication “b” side.

EPROM égető/EPROM burner

19.Foto: EPROM égető/EPROM burner

A képen egy 2716-os EPROM IC-t progra-

mozó áramkör ( másképpen nevezve

“EPROM égető”)van a ZX81 előzőek-

ben bemutatott élcsatlakozó többszörözőjé-

be bedugva, függőlegesen állva,mögötte a

gyári 16KB RAM bővítő látható. Egy

fényreklámra beprogramozott EPROM a

billentyűzetre téve látható; a másik

EPROM tartalma beolvasásra vár a TV

(monitor) előtt , erre a célra kialakított

EPROM csatlakozódoboz aljazatába

bedugva, ami szalagkábellel csatlakozik a

fő programozó panelhez. Ezáltal az

EPROM-ok be-kivételével együttjáró

feszegetések nem mozgatják a

ZX81+EPROM égető panel összeállítást.

Megj.: mivel most egy már programozott

EPROM- memóriarekeszeinek kiolvasásá-

ról van szó, a külön előállított 24V-os

programozófeszültség vezetéke nincs az

” EPROM égető” panel jack-jába bedugva.

Ez a fekete jack a szalagkábel fölött

látható, a függőlegesen álló panel jobb

felső sarkán átható.(a 2716 EPROM

16Kbit,ill. 2Kbyte szerveződésű tároló IC,

tartalma UV fénnyel törölhető.)

Hangos billentyűzet/Loud keyboard

20.Foto: Hangos billentyűzet/

Loud keyboard

Eredendően a ZX81-es fóliabillentyűzete

“hangtalanul” működik a konstrukció

jellegéből fakadóan. Ez otthoni

körülmények között praktikus is, mivel a

“computeres” hobbiddal másokat nem

zavarsz a családból. Alkalmasint viszont

jó lenne, ha visszajelzést kapnál a

billentyű lenyomásáról, anélkűl, hogy

minden billentyűleütés után a monitorra

néznél. A képen egy ilyen kis áramkör

behelyezve látható a hangszórójával /alul

balra/, amelyik minden billentyűlenyomás-

nál egy bip hangot ad ki a tőle jobbra lévő

hangszórón ; ugyanekkor a “csendes”

billentyűzet fenti előnyét is kihasználandó

egy bip be-ki kapcsoló is el lett helyezve /

lásd az alsó burkolaton-jobbra/.
